HDMI ja tuuner RF H.264 digitaaltelevisiooni modulaatorile

Kirjeldus

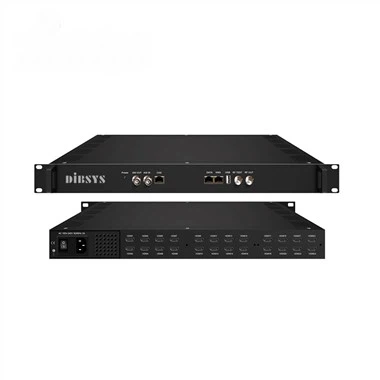

MSM623-24 H.264 kodeerimismodulaator kuni 8/16/24 HD-MI või HD-MI pluss DVB-S2/S2X/C/T/T2/ISDB-T mix-tuuneri allikad Satelliidivastuvõtjast, arvutist, Blue ray, Local Playout, uusim uus seade, mis integreerib video/heli teisendamiseks kodeeringu (MPEG-4 AVC/H.264) ja modulatsiooni (DVB-C QAM/DVB-T Cofdm/ATSC/ISDB-T). signaale RF-i ühe koaksiaalkaabli kaudu. MSM623-24, mis sisaldab kodeerimist, multipleksimist ja moduleerimist, toetab 8/16/24 HD-MI sisendeid, DVB-S2/S2X /C/T/T2/ISDB-T tuunerit, 1 ASI sisendit, 1 USB maksja sisend ja 128 IP sisendit GE pordi kaudu.

See seade on loodud spetsiaalselt suure kanalite tihedusega jaotusvideotehnoloogia projekti jaoks, mis toetab kiiret kasutuselevõttu, OSD/logo sisestamist ja DVB-C RF-väljundit 12 mittekõrvutise kandjaga või ISDB-T RF-väljundit 6/16 mittekülgneva kandega. kannab või 8/16 DVB-T, 8 ATSC RF väljund (valikuline). Seda kasutatakse mõnes maailma hotellis ja see on ideaalne lahendus keskkondades, kus kuvatakse piiramatul arvul ekraanidel peaaegu iga vahemaa tagant, näiteks väike digitelevisioonisüsteem, hotell, staadionid, ülikoolilinnakud, meelelahutusasutused, haridusturud.

MSM{0}}, integreerige kõik ühes multiplekser MPEG-TS väljund MPTS-i kaudu, peegeldades RF-kanaliid LAN-võrgu kaudu. Seda iseloomustab ka kõrge integreeritud, kõrge jõudlus ja läbimurdeline hind.

Funktsioonid

8/16/24 HD-MI (või HD-MI pluss DVB-S2/S2X/C/T/T2/ISDB-T tuuner) sisendid, MPEG-4 AVC/H.264 videokodeering

1 ASI sisend taasmuksimiseks

128 IP-sisend UDP ja RTP kaudu GE pordi kaudu

1 USB-mängija (Sisestage MSM-i 623-24 xxx.ts-videotega USB-mälupulk ja esitage sisu lihtsalt; failisüsteem FAT 32. )

Iga operaatori väljundkanal töötleb GE-pordist maksimaalselt 32 IP-d (UDP&RTP-protokoll)

MPEG1 Layer II, LC-AAC ja HE-AAC helikodeering, AC3 passthrough ja heli võimenduse reguleerimine

12 rühma multipleksimine/DVB-C moduleerimine

8 rühma multipleksimine/ATSC moduleerimine---Valikuline

8 (või 16) rühma multipleksimine/DVB-T moduleerimine---Valikuline

6 (või 16) rühma multipleksimine/ISDB-T moduleerimine---Valikuline

1*ASI-väljund ühe RF-väljundkandja peegelpildina---Valikuline

12*MPTS IP väljund üle UDP, RTP/RTSP –DVB-C RF väljund

8*MPTS IP-väljund UDP, RTP/RTSP-- DVB-T/ATSC RF-väljundi kaudu

6 (või 16) *MPTS IP väljund üle UDP, RTP/RTSP-- ISDB-T RF väljund

Toetage LOGO, pealdiste ja QR-koodi sisestamist (toetatud keel: hiina, inglise keel, et saada rohkem keeli, võtke meiega ühendust ...)

PID ümberkujundamine / täpne PCR reguleerimine / PSI / SI redigeerimine ja sisestamine

Lihtsalt kasutatav süsteemihaldus veebi kaudu, lihtne värskendus meie kaudu b

Rakendus

Jagage täis-HD-videot kõikidele teleritele olemasoleva TV koaksiaalkanali kaudu

Reklaam, monitooring, koolitus ja harimine

Täiendage kõik oma analoogpead digitaaltelevisiooni lahenduseks

Ettevõte, hotell, ülikoolilinnak, haigla, avalik koht

Töötab digitaaltelevisiooni saatjaga traadita telesaadete puhul

Põhimõtteline diagramm

MSM623-24

	IP sisend	IPväljapane	RF-kandjad
DVB-C väljund	128	12	12
DVB-Tvälja	128	8 või 16	8 või 16
ATSC väljas	128	8	8
ISDB-T väljas	128	6	6
ISDB-T väljas	128	16	16

Sisendjaotis	HD-MI	DVB-S2/S2X	DVB-C/T/T2/ISDB-T
Valikuline 1	8	/	/
Valikuline 2	16	/	/
Valikuline 3	24	/	/
Valikuline 4	8	8	/
Valikuline 5	8	16	/
Valikuline 6	16	8	/
Valikuline 7	8	/	8
Valikuline 8	8	/	16
Valikuline 9	16	/	8
Valikuline 10	8	8	8
Valikuline 11	16	4	4
